Como fornecedor de bombas de vácuo de gás médico, tive minha parte justa de experiências ao lidar com o design de sistemas de ventilação para salas de bombas de vácuo a gás médico. Não é apenas uma tarefa técnica; Trata -se de garantir a segurança e a eficiência de todo o sistema de fornecimento de gás médico. Neste blog, compartilharei alguns pontos -chave sobre como projetar um sistema de ventilação eficaz para essas salas de bombas.
Compreendendo o básico
Primeiro, precisamos entender por que um sistema de ventilação adequado é tão crucial para uma sala de bombas de vácuo de gás médico. As bombas de vácuo a gás médico são projetadas para remover gases e ar indesejados de equipamentos médicos e áreas de pacientes. Durante sua operação, essas bombas geram calor e podem liberar pequenas quantidades de gases. Se estes não forem ventilados adequadamente, isso pode levar a um acúmulo de calor, o que pode afetar o desempenho das bombas e até representar um risco de segurança.
As funções primárias do sistema de ventilação são manter uma temperatura estável na sala da bomba, remover quaisquer gases potencialmente prejudiciais e fornecer ar fresco para o equipamento e a equipe de manutenção.
Avaliando a sala de bombas
Antes de começarmos a projetar o sistema de ventilação, precisamos avaliar a própria sala de bombas. O tamanho da sala é um fator crítico. Uma sala maior exigirá um sistema de ventilação mais poderoso para garantir a circulação adequada do ar. Meça o comprimento, a largura e a altura da sala para calcular seu volume.
Também precisamos considerar o layout da sala. Existem obstáculos que podem impedir o fluxo de ar? Por exemplo, se houver grandes armários de armazenamento ou outros equipamentos colocados no caminho, poderá atrapalhar a ventilação. Certifique -se de limpar quaisquer itens desnecessários da sala para otimizar o fluxo de ar.
Calculando os requisitos de ventilação
Depois de entendermos a sala da bomba, é hora de calcular os requisitos de ventilação. A taxa de ventilação é geralmente determinada pelo número de alterações de ar por hora (ACH). Para uma sala de bomba de vácuo de gás médico, uma recomendação comum é ter pelo menos 6 a 8 ach.
Para calcular o fluxo de ar necessário (em pés cúbicos por minuto, CFM), podemos usar a seguinte fórmula:
[Cfm = \ frac {volume da sala (ft^3) \ times ach} {60}]
Por exemplo, se tivermos uma sala de bomba com 6 metros de comprimento, 15 pés de largura e 10 pés de altura, o volume da sala é (20 \ Times15 \ Times10 = 3000 pés^3). Se buscarmos 8 Ach, o fluxo de ar necessário seria:
[Cfm = \ frac {3000 \ times8} {60} = 400 cfm]
Selecionando o equipamento de ventilação direita
Agora que conhecemos os requisitos de ventilação, é hora de selecionar o equipamento certo. Existem vários tipos de equipamentos de ventilação disponíveis, incluindo fãs de exaustão, ventiladores de suprimentos e unidades de manuseio de ar.
Os ventiladores de exaustão são usados para remover o ar quente e potencialmente contaminado da sala de bombas. Eles devem ser instalados em um local estratégico, de preferência perto do topo da sala, pois o ar quente tende a subir. Os ventiladores, por outro lado, trazem ar fresco do lado de fora. Eles podem ser instalados em um nível mais baixo para garantir a circulação de ar adequada.

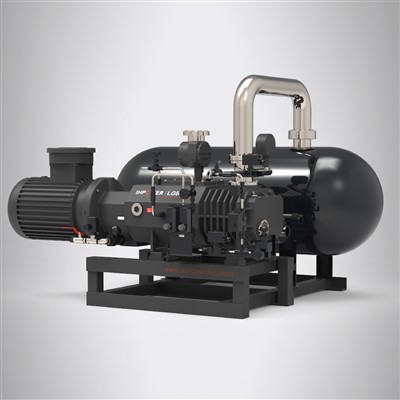

Ao selecionar os ventiladores, escolha aqueles que podem fornecer o fluxo de ar necessário. Você pode consultar as especificações do fabricante para encontrar o ventilador certo para suas necessidades. Para obter mais informações sobre diferentes tipos de bombas de vácuo que podem ser usadas em configurações semelhantes, você pode conferirVácuo de planta química, Assim,Bomba de vácuo do tipo seco, ePequena bomba de vácuo seco.
Design de duto
O duto é uma parte essencial do sistema de ventilação. É responsável por transportar o ar para dentro e fora da sala de bombas. Ao projetar o duto, precisamos considerar seu tamanho, forma e layout.
O tamanho dos dutos deve ser apropriado para o fluxo de ar. Se os ductos forem muito pequenos, pode causar alta resistência ao ar, o que reduz a eficiência do sistema de ventilação. Por outro lado, se os dutos forem muito grandes, pode ser um desperdício de espaço e recursos.
A forma dos dutos também pode afetar o fluxo de ar. Os dutos redondos são geralmente mais eficientes que os ductos retangulares, pois têm menos resistência ao ar. No entanto, os ductos retangulares podem ser mais adequados em alguns casos, especialmente quando o espaço é limitado.
O layout do duto deve ser o mais reto possível para minimizar curvas e curvas. Cada curva no duto pode causar uma perda de fluxo de ar e aumentar o consumo de energia dos ventiladores.
Filtração de ar
A filtração do ar é outro aspecto importante do sistema de ventilação. O ar que entra na sala da bomba deve ser filtrado para remover qualquer poeira, sujeira e outros contaminantes. Isso ajuda a proteger as bombas de vácuo e outros equipamentos contra danos.
Existem diferentes tipos de filtros de ar disponíveis, incluindo filtros pré -filtros, filtros de eficiência média e filtros de ar de partículas de alta eficiência (HEPA). A escolha do filtro depende dos requisitos específicos da sala de bombas. Para uma sala de bomba de vácuo a gás médica, um filtro de eficiência média é geralmente suficiente.
Controle de temperatura e umidade
Além de remover gases e fornecer ar fresco, o sistema de ventilação também pode ajudar no controle de temperatura e umidade. O calor gerado pelas bombas de vácuo pode fazer com que a temperatura na sala da bomba suba. Ao fornecer ventilação adequada, podemos dissipar o calor e manter uma temperatura estável.
O controle de umidade também é importante, pois a alta umidade pode levar à corrosão do equipamento. O sistema de ventilação pode ajudar a remover o excesso de umidade do ar, trazendo o ar externo mais seco.
Monitoramento e manutenção
Depois que o sistema de ventilação é instalado, é importante monitorar seu desempenho regularmente. Verifique o fluxo de ar, a temperatura e a umidade na sala da bomba para garantir que o sistema esteja funcionando corretamente.
A manutenção regular também é crucial. Limpe os filtros de ar regularmente para evitar entupimento, o que pode reduzir a eficiência do sistema de ventilação. Inspecione os ventiladores e o duto quanto a quaisquer sinais de dano ou desgaste. Substitua quaisquer componentes com defeito o mais rápido possível.
Conclusão
Projetar um sistema de ventilação para uma sala de bomba de vácuo de gás médico é uma tarefa complexa, mas essencial. Ao entender o básico, avaliar a sala da bomba, calcular os requisitos de ventilação, selecionar o equipamento certo, projetar o dutos, incorporando a filtração do ar e controlando a temperatura e a umidade, podemos criar um sistema de ventilação seguro e eficiente.
Se você estiver no mercado para uma bomba de vácuo de gás médico ou precisar de ajuda com o design do sistema de ventilação para sua sala de bombas, fique à vontade para chegar. Estamos aqui para fornecer as melhores soluções e garantir a operação suave do seu sistema de fornecimento de gás médico.
Referências
- Manual de ASHRAE - Sistemas e equipamentos HVAC.
- NFPA 99: Código de Instalações de Cuidados de Saúde.
